细水雾灭火系统分区控制阀（闭式）

产品简介：细水雾灭火系统分区控制阀（闭式）由流量开关、单向阀、带开关的手动球阀、压力表、接线盒以及箱体等组成。工作电源DC24V，额定工作压力为16MPa。

全国服务热线

0731-85228888 / 13297400000

设备组成

由流量开关、单向阀、带开关的手动球阀、压力表、接线盒以及箱体等组成。工作电源DC24V，额定工作压力为16MPa。

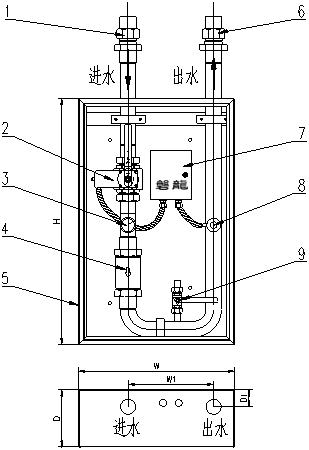

细水雾喷头玻璃球破裂喷水，流量开关探测到管道内水的流动，向火灾报警控制器发出喷放反馈信号。如图所示。

产品型号规格	XSW-FZ（公称通径）/16-B
公称直径DN	15	20	25	32	40	50
管道规格（mm） (外径×壁厚）	φ22×2.5	φ27×2.5	φ34×3	φ42×3.5	φ48×4	φ60×5
额定工作压力（MPa）	16MPa
工作电源	DC24V
外形尺寸	H=950mm		W=600mm		D=220mm
管道连接尺寸	W1=330mm			D1=70mm
注：分区控制阀型号表示：如XSW-FZ32/16-B。 XSW——细水雾灭火装置； FZ——分区控制阀； 32——公称直径； 16——额定工作压力（MPa）； B——闭式
