外贮压式七氟丙烷灭火系统（5.6MPa）

产品简介：外贮压式七氟丙烷灭火系统（5.6MPa）由瓶组架、灭火剂瓶组、动力气体瓶组、减压装置、高压软管、单向阀（灭火剂管路）、集流管、安全泄放装置、选择阀、信号反馈装置、灭火剂输送管道、喷嘴、驱动气体瓶组、电磁型驱动装置、驱动气体管路、单向阀（驱动气体管路）等组成。装置具有自动、手动和机械应急三种启动方式。

在线咨询

全国服务热线

0731-85228888 / 13297400000

产品详情
专题知识

有管网气体灭火系统（3D）

外贮压式七氟丙烷灭火系统灭火视频演示

外贮压式七氟丙烷灭火系统-结构原理•发展趋势

应用场所

本系统主要适用于以下火灾：

1）固体表面火灾；

2）液体火灾；

3）灭火前能切断气源的气体火灾；

4）电气火灾；

典型应用场所：

主要适用于电子计算机房、数据处理中心、电信通讯设施、过程控制中心、昂贵的医疗设施、贵重工业设备、博物馆和艺术馆、图书馆、档案馆、贵重物品库、应急电力设施、易燃液体存储区、洁净厂房等重点场所的消防保护，也可以用于生产作业火灾危险场所等。

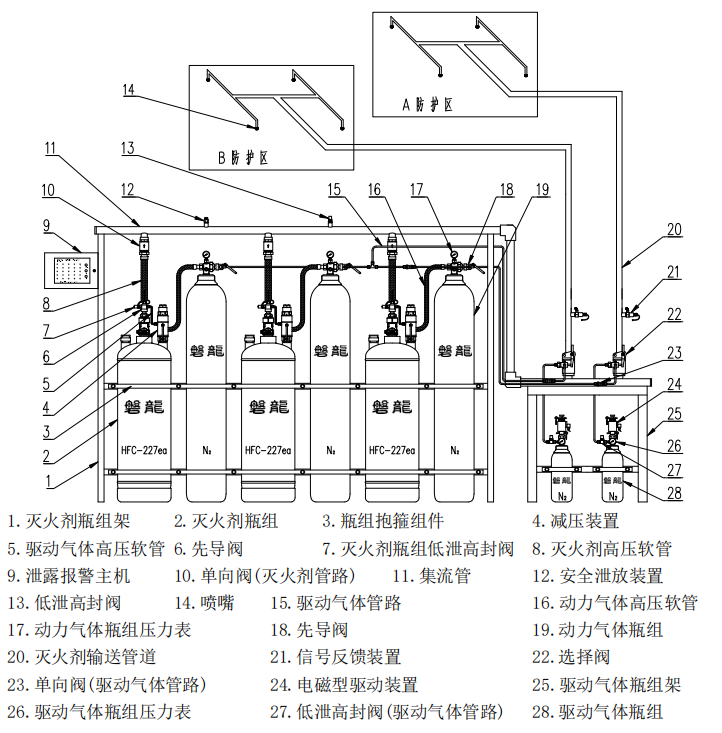

设备组成

91cd1a2b71eda6417f12399bf6819884_202501103370

主要技术参数

产品型号规格	QMQ5.6/（灭火剂瓶组容积）W-PAVLN
灭火剂瓶组容积（L）	90	120	150	180
灭火剂贮存压力	0.3 MPa（20℃）
最大工作压力	8.0 MPa（50℃）
灭火剂充装密度	≤1.25 kg/L
工作启动电源	≥DC24V，1.5A
灭火技术方式	全淹没
灭火剂喷射时间	≤10 S
启动方式	自动、手动、机械应急操作
驱动气体/动力气体	氮气
动力气体充装压力	13.5 MPa（20℃）
驱动气体充装压力	6 MPa（20℃）
使用环境温度	0 ℃ ～ 50 ℃

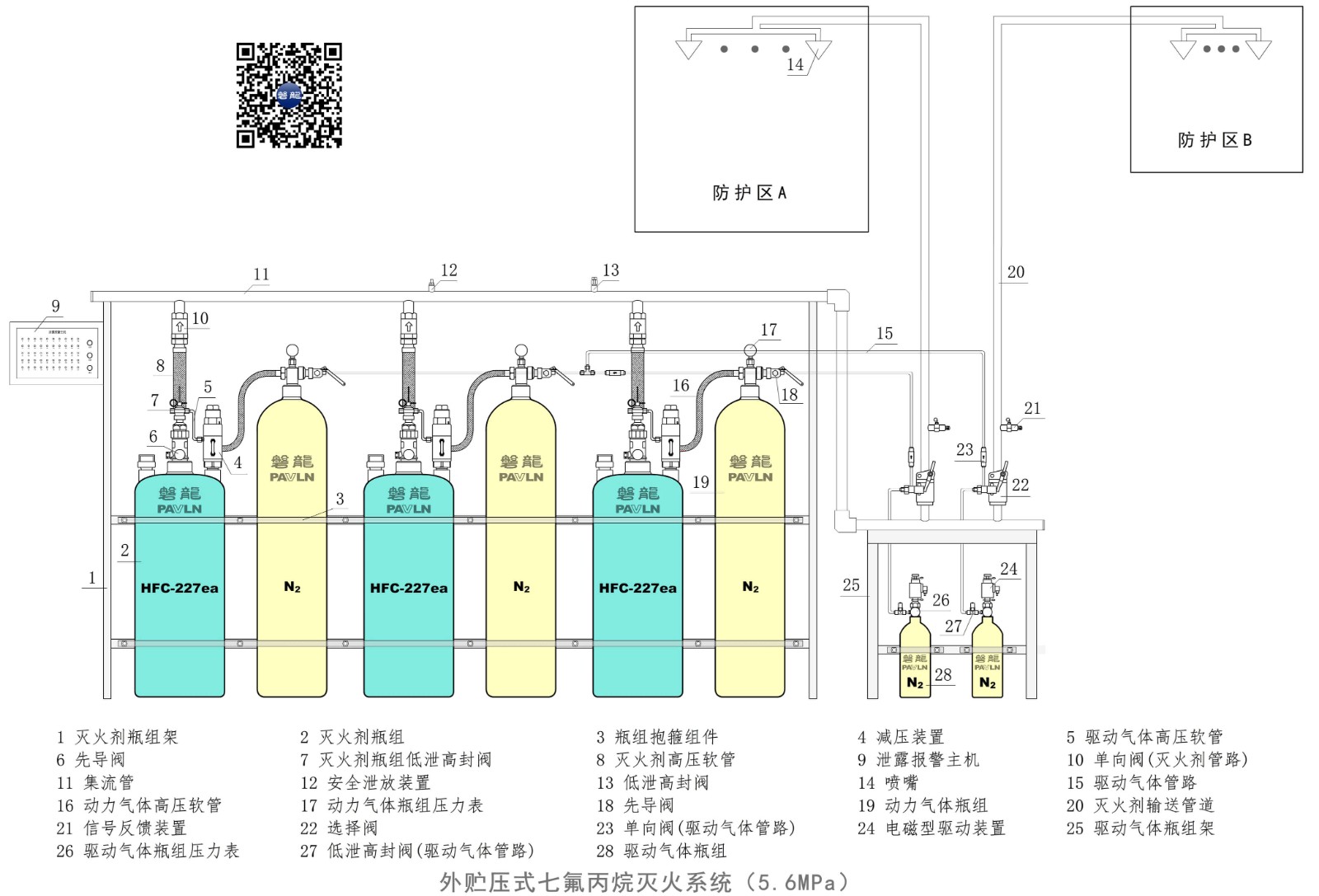

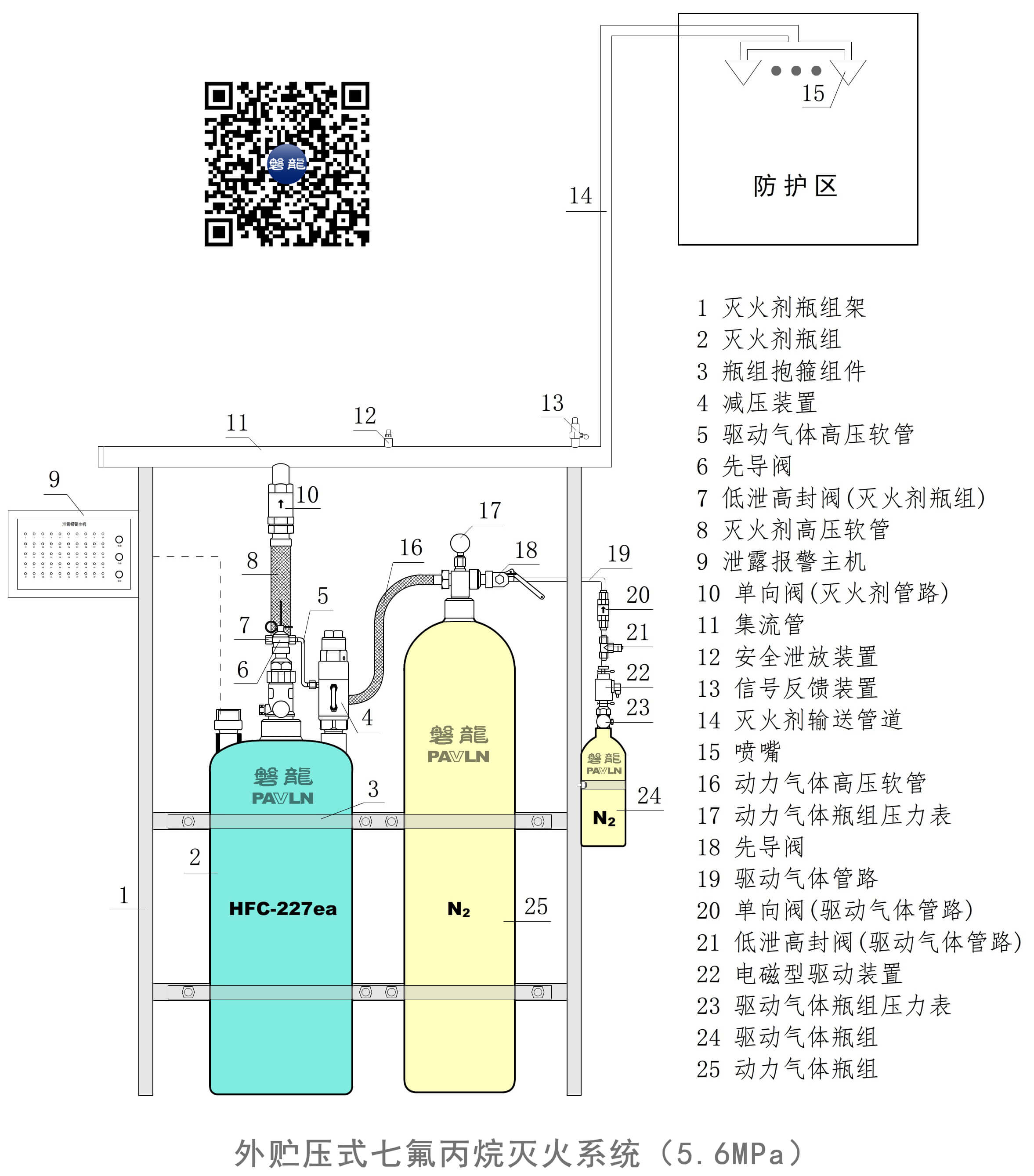

储瓶间布置示例

示例一

示例二

示例三

示例四

储瓶间面积及承重要求

储瓶间的面积和承重要求，可根据瓶组和启动瓶的单元格尺寸和单元格配重估算。

驱动气体瓶组单元格尺寸和配重表

驱动气体瓶组	产品型号	单元格尺寸（m）	单元格配重（kg）
驱动气体瓶组	QP4/6-PAVLN	0.4×0.4	110
	QP6/6-PAVLN	0.4×0.4	115
	QP10/6-PAVLN	0.4×0.4	120
	QP40/6-PAVLN	0.4×0.4	150
	QP70/6-PAVLN	0.4×0.4	180

灭火剂瓶组单元格尺寸和配重表

气体灭火系统	产品型号	单元格尺寸(m)	单元格配重（kg）	产品最小高度（M）
有管网七氟丙烷灭火系统（外贮压）(5.6MPa)	QMQ5.6/90W-PAVLN	0.8*0.5	400	2.0
	QMQ5.6/120W-PAVLN	0.8*0.5	480	2.3
	QMQ5.6/150W-PAVLN	0.90*0.6	670	2.3
	QMQ5.6/180W-PAVLN	0.90*0.6	750	2.5
