机械泵入式比例混合装置

产品简介：机械泵入式比例混合装置体积小，占地面积小，动作响应快，混合比控制准确，由水力驱动无需外部提供其他动力源，是一款性能优越、技术先进的比例混合装置。

在线咨询

全国服务热线

0731-85228888 / 13297400000

产品详情
专题知识

产品简介

机械泵入式比例混合装置是一种平衡式比例混合装置，主要由水轮机、联轴器、泡沫液泵、过滤器、安全阀、控制阀门、管道及附件等部件组成。水轮机和泡沫液泵通过联轴器连接，固定在底座上，实现整体搬运与安装。当管道内消防水流过混合装置时，驱动水轮机旋转带动泡沫液泵运转，抽取泡沫液罐内的泡沫液，加压泵入到管道内。通过水轮机和泡沫液泵内部的结构参数匹配，平衡了水的流量和泡沫液的流量，实现定比例混合。

机械泵入式比例混合装置体积小，占地面积小，动作响应快，混合比控制准确，由水力驱动无需外部提供其他动力源，是一款性能优越、技术先进的比例混合装置。

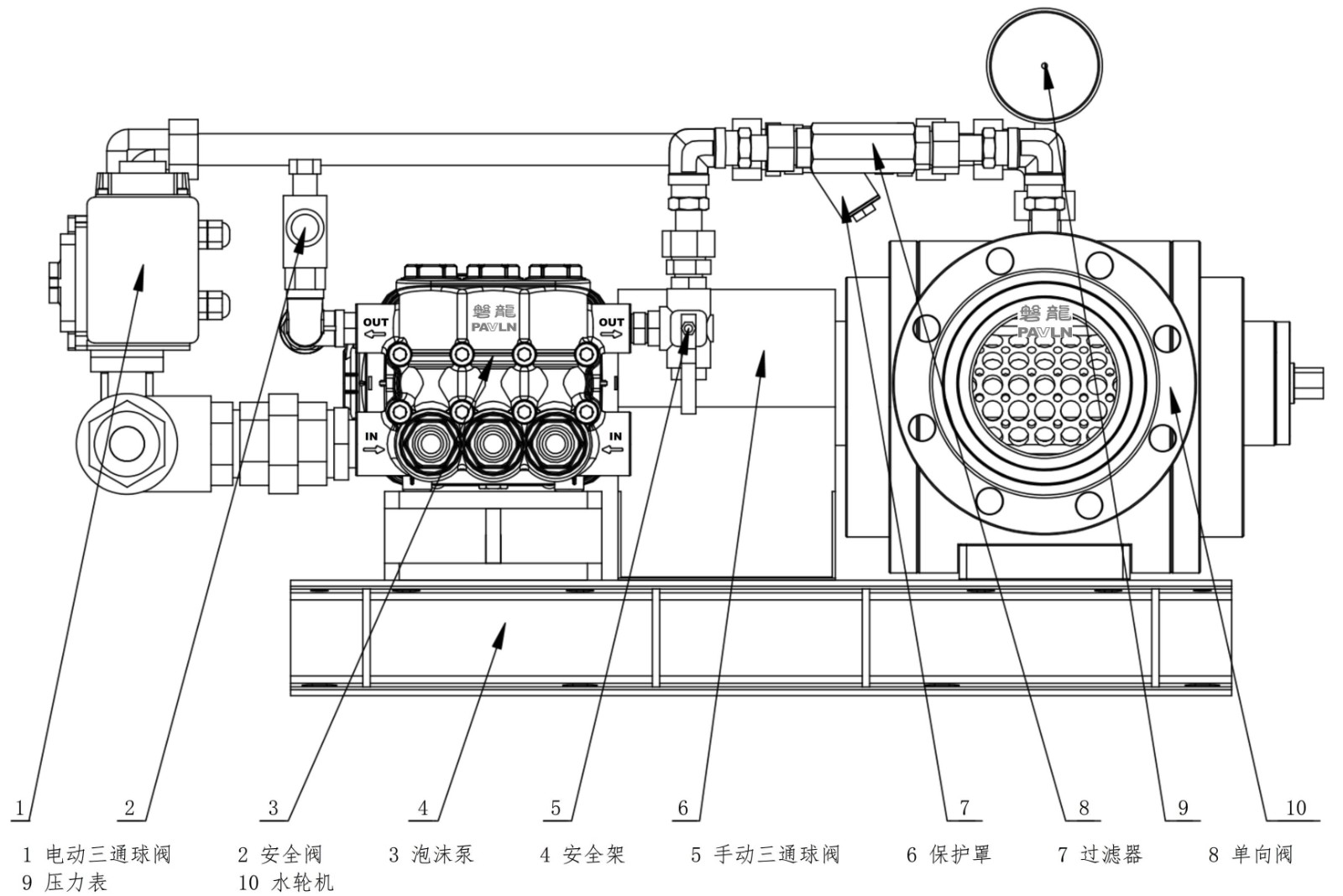

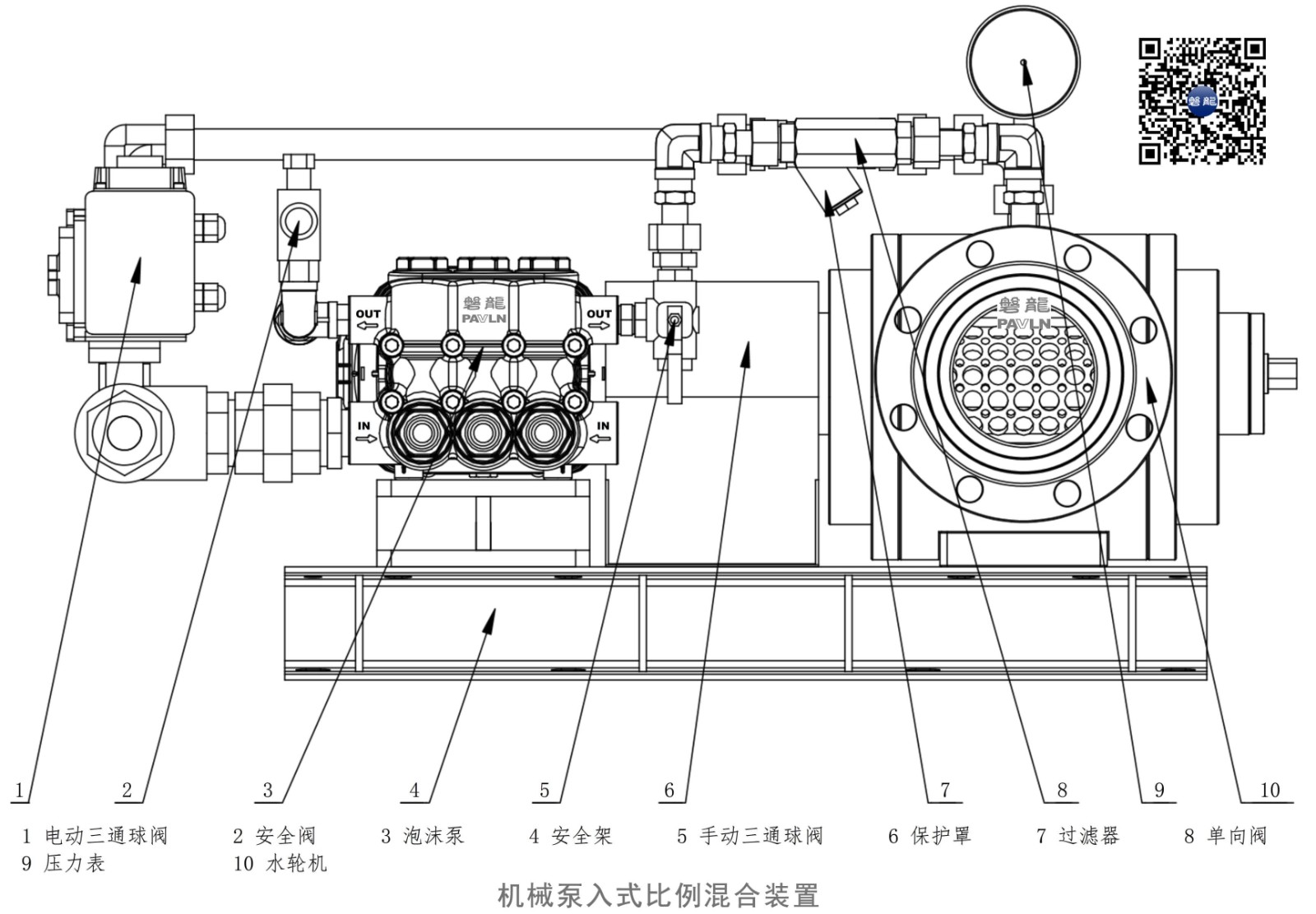

结构图

QQ20250306-080719

1.电动三通球阀	2.安全阀	3.泡沫泵	4.安全架	5.手动三通球阀
6.保护罩	7.过滤器	8.单向阀	9.压力表	10.水轮机

产品参数

型号规格	PHP25(3%)-PAVLN (机械泵入式)	PH40(3%)-PAVLN (机械泵入式)	PHP66(3%)-PAVLN (机械泵入式)
工作压力（MPa）	0.6～1.6	0.6～1.6	0.6～1.6
流量范围（L/s）	3～25	4～40	6～66
灭火剂类型	AFFF	AFFF	AFFF
灭火剂混合比	3%	3%	3%
水轮机公称通径	DN100	DN100	DN150
水轮机进出口连接法兰	DN100,PN16,凸面	DN100,PN16,凸面	DN150，PN16，凸面
泡沫液入口管道	G1 1/2内螺纹	G2内螺纹	G2 1/2内螺纹
电动三通球阀电源	DC24V，5A	DC24V，5A	DC24V，5A
调试泄放管道	G1/2内螺纹	G1/2内螺纹	G1/2内螺纹
安全阀泄放管道	G1/2内螺纹	G1/2内螺纹	G1/2内螺纹
外形尺寸（mm）（长×宽×高）	910×510×490	1015×640×530	1055×645×580
