主要适用于地铁电气设备用房、电子计算机房、数据处理中心、电信通讯设施、过程控制中心、昂贵的医疗设施、贵重工业设备、博物馆和艺术馆、图书馆、档案馆、贵重物品库、应急电力设施、洁净厂房等重点场所的消防保护。
1）由氮气、氩气、二氧化碳（N2、Ar、CO2）三种气体组合成的混合气体；
2）是一种纯天然混合气体灭火剂；
3）灭火效率高；
4）安全环保。

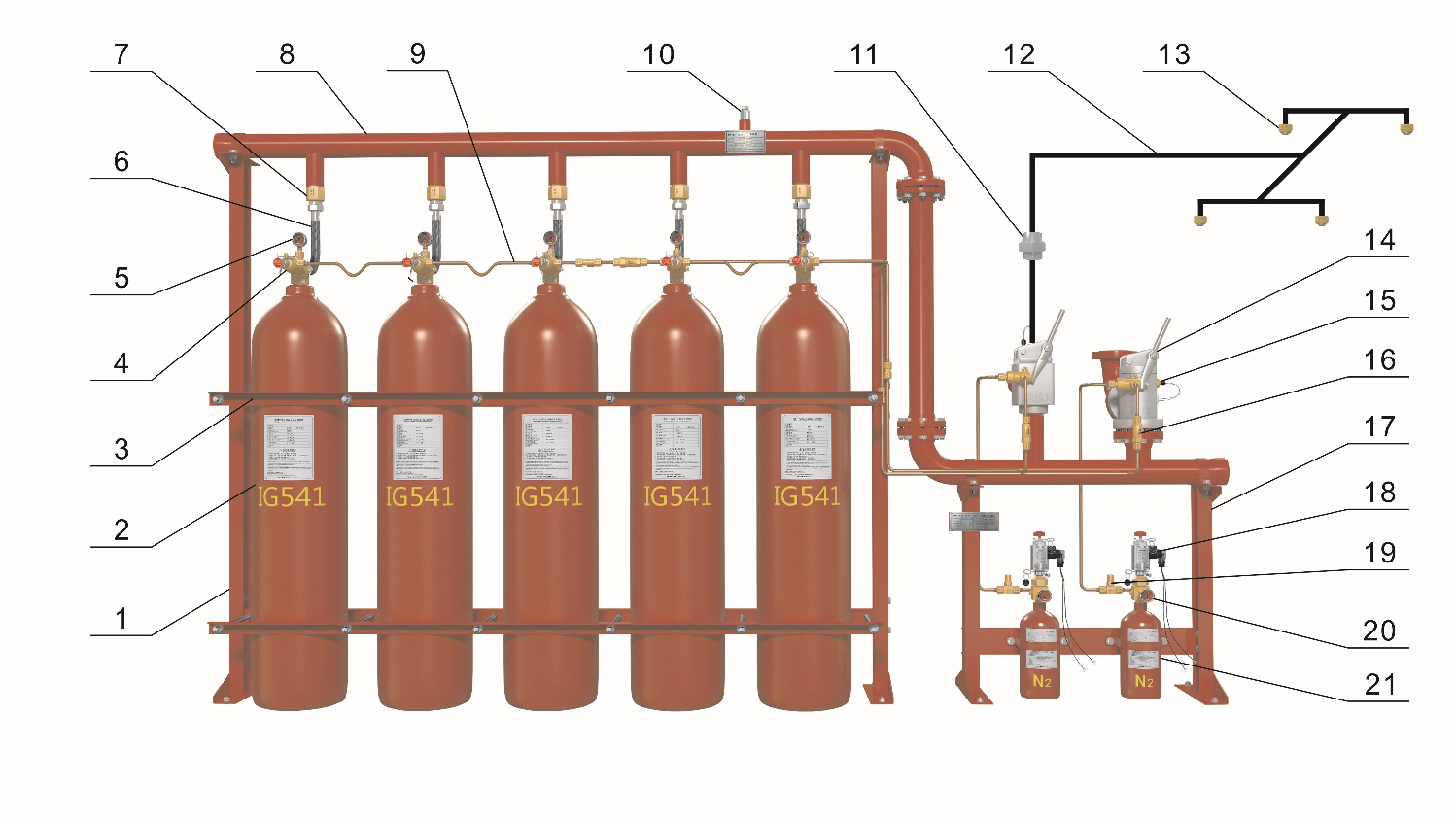

| 1.灭火剂瓶组架 | 2.灭火剂瓶组 | 3.瓶组抱箍组件 | 4.先导阀 |
| 5.灭火剂瓶组压力表 | 6.高压软管 | 7.单向阀(灭火剂管路) | 8.集流管 |
| 9.驱动气体管路 | 10.安全泄放装置 | 11.减压装置 | 12.灭火剂输送管路 |
| 13.喷嘴 | 14.选择阀 | 15.信号反馈装置 | 16.单向阀(驱动气体管路) |
| 17.驱动气体瓶组架 | 18.电磁型驱动装置 | 19.低泄高封阀 | 20.驱动气体瓶组压力表 |
| 21.驱动气体瓶组 |
灭火剂贮存压力 | 15MPa（20℃） |
最大工作压力 | 17.2MPa（50℃） |
灭火剂充装密度 | 0.21115 kg/L |
工作启动电源 | ≥DC24V，1.5A |
灭火技术方式 | 全淹没 |
灭火剂喷射时间 | ≤60 S |
启动方式 | 自动、手动、机械应急操作 |
驱动气体 | 氮气 |
驱动气体充装压力 | 6 MPa（20℃） |
使用环境温度 | 0 ℃ ～ 50 ℃ |
示例一
示例二
示例三
示例四
储瓶间的面积和承重要求，可根据瓶组和启动瓶的单元格尺寸和单元格配重估算。
驱动气体瓶组单元格尺寸和配重表
驱动气体瓶组 | 产品型号 | 单元格尺寸（m） | 单元格配重（kg） |
驱动气体瓶组 | QP4/6-PAVLN | 0.4×0.4 | 110 |
QP6/6-PAVLN | 0.4×0.4 | 115 | |
QP10/6-PAVLN | 0.4×0.4 | 120 | |
QP40/6-PAVLN | 0.4×0.4 | 150 | |
QP70/6-PAVLN | 0.4×0.4 | 180 |
灭火剂瓶组单元格尺寸和配重表
气体灭火系统 | 产品型号 | 单元格尺寸（m） | 单元格配重（kg） | 产品最小高度（m） |
IG541气体灭火系统（15MPa） | QMH15/70-PAVLN | 0.4×0.4 | 130 | 2.3 |
QMH15/80-PAVLN | 0.4×0.4 | 150 | 2.4 | |
QMH15/90-PAVLN | 0.4×0.4 | 160 | 2.2 |
